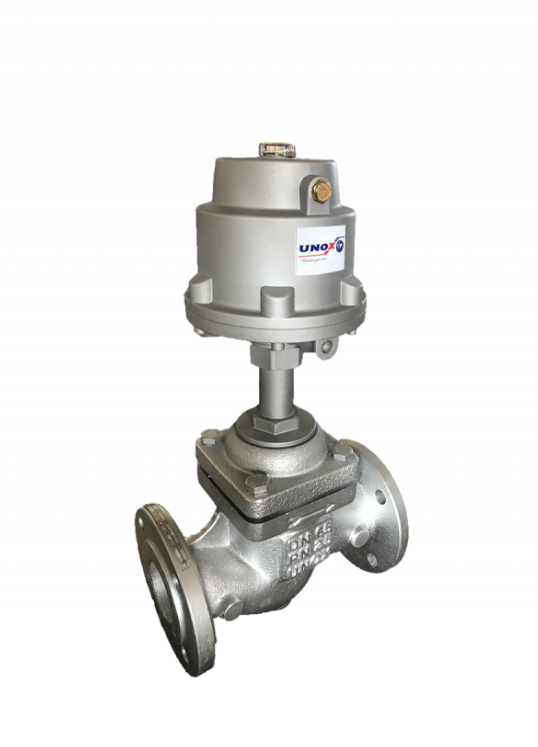

Pnömatik Pistonlu Kontrol Vanası – 33601

Pnömatik Pistonlu Kontrol Vanası – 33601

Pnömatik vana tek etkili pistonun hava kumandalı aktüatör ile hareket ettirilmesi ile çalışır.

Normalde açık ve kapalı olmak üzere iki çeşidi vardır. Normalde kapalı konum, başlangıçta vananın kapalı olduğu pozisyondur. Akışkan  geçişine izin verilmez. Hareketli piston üzerine sürekli olarak uygulanan yay kuvvetiyle orfis deliğini tıpayla kapatarak akışkan geçişini engeller. Vanayı açmak için Hava basıncı giriş noktasından uygulanan hava basıncı ile vana açık konuma getirilir. Normalde açık konum, başlangıçta vananın açık olduğu pozisyondur. Akışkan  geçişine izin verilir. Hareketli piston üzerine sürekli olarak uygulanan yay kuvvetiyle orfis deliğindeki tıpayı kaldırır akışkan geçişine izin verir. Vanayı kapalı konuma getirmek için üst kısımda bulunan hava basıncı giriş noktasından verilen hava basıncıyla vana kapalı konuma getirilir.

GÖVDE : GG-25 PİK DÖKÜM

AKTÜATÖR : ALÜMİNYUM / PASLANMAZ

BASINÇ SINIFI : PN 16 BESLEME HAVASI 3-8 BAR

ÇALIŞMA BASINÇI : 0-10 BAR

SIZDIRMAZLIK SINIFI : CLASS VI (PTFE)

KULLANIM SICAKLIĞI : -10+220ºC

FAIL – SAFE ETKİSİ NORMALDE KAPALI / NORMALDE AÇIK
