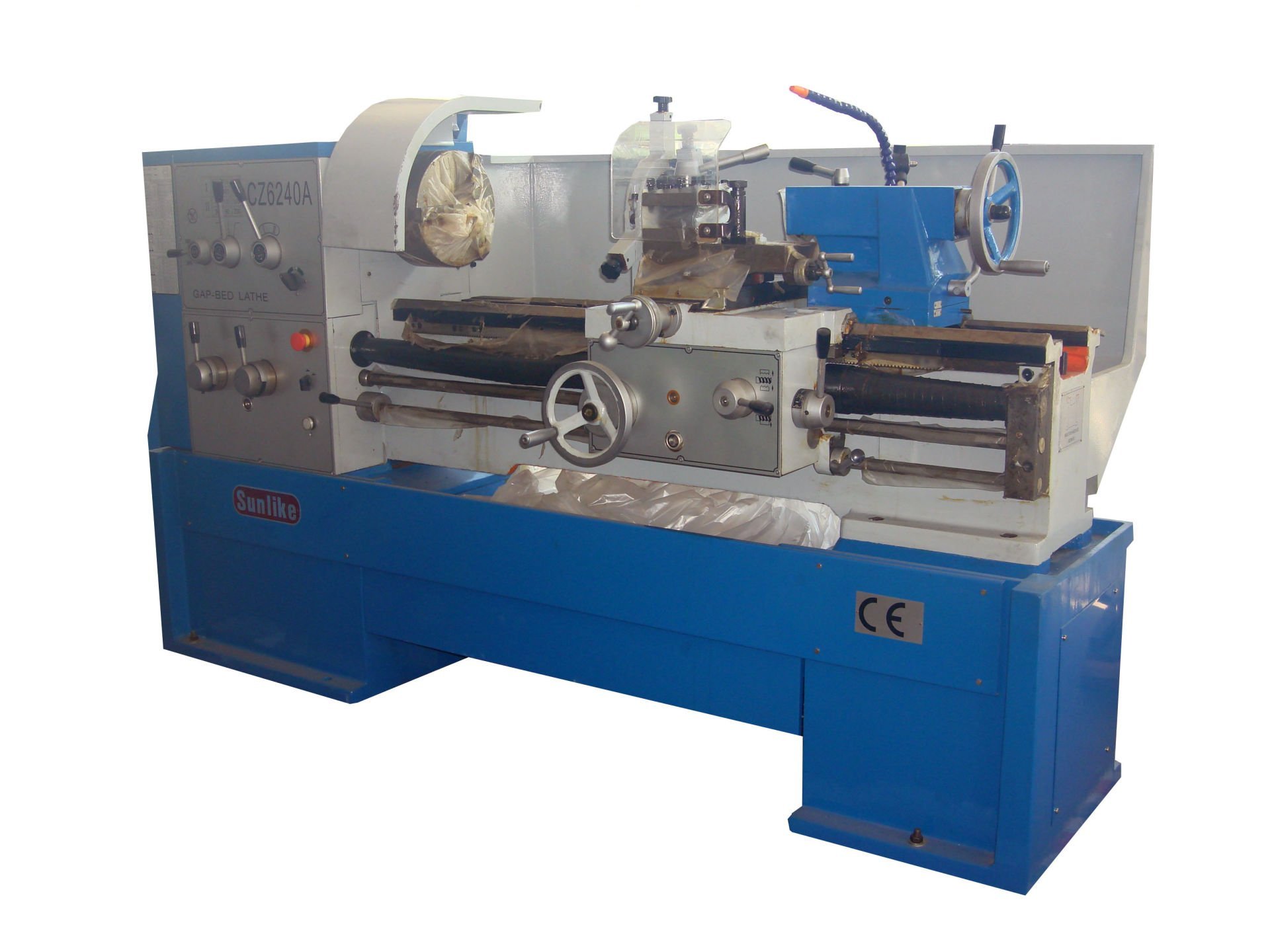

Üniversal Torna Tezgahları > Sunlike
|
Banko üzeri çap (mm) |
400 |
||
|
Puntalar arası mesafe (mm) |
750/1000 |
||
|
Araba üzeri çap (mm) |
240 |
||
|
Köprü boşluğunca çap (mm) |
580 |
||
|
Ara parça uzunluğu (mm) |
200 |
||
|
Fener mili delik çapı (mm) |
52 |
||
|
Fener mili koniği |
6 Mors |
||
|
Mil hız adedi / Aralığı |
12 ad / 30~1600 dev/dak |
||
|
Suport işleme ölçüleri (mm) Düşey Yatay |
700 |
950 |
1450 |
|
240 |
|||
|
Üst suport hareketi (mm) |
140 |
||
|
Boyuna ilerlemeler (mm/dev) |
0,039 - 1,1 |
||
|
Enine ilerlemeler mm/dev) |
0,018 – 0,55 |
||
|
Metrik hatve (mm) |
30 ad. 0,45 - 20 |
||
|
Withworth hatve (1/”) |
35 ad. 80 - 1,75 |
||
|
Diametrik hatve (DP) |
30 ad. 16 – 3,5 |
||
|
Modül hatve (mm) |
25 ad. 0,25 - 10 |
||
|
Boy vida mili hatvesi (mm) |
6 |
||
|
Takım ölçüsü (mm) |
20 x 20 |
||
|
Fener mili ekseni – Kalemlik mesafesi |
21 mm |
||
|
Takım dönme açısı |
(+/-) 45º |
||
|
Karşı punta mil delik çapı (mm) |
60 |
||
|
Karşı punta mil koniği |
4 Mors |
||
|
Karşı punta mil hareketi (mm) |
130 |
||
|
Karşı punta enine hareket (mm) |
(+/-) 10 |
||
|
Ana motor gücü / hızı |
4 kW 970/1440 dev/dak |
||
|
Su motor gücü / hızı |
0,11 kW 2800 dev/dak |
||
|
Makine ağırlığı (kg) |
1400 |
1450 |
1550 |
|
Tam ölçüler -en*boy*yükselik- (mm) |
1940 x 970 x 1280 |
2180 x 970 x 1280 |
2680 x 970 x 1280 |
