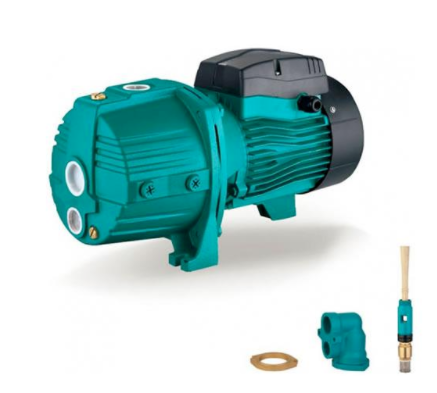

LEO AJDM75/2H - 1 HP 220V DERİNDEN EMİŞLİ ENJEKTÖRLÜ POMPA

AJDm Derin Kuyu Jet Pompası





Uygulama
-Derin kuyu jet pompası, temiz suyu ya da fiziksel ve kimyasal özellikleri bakımından suya benzer diğer sıvı maddeleri transfer etmek için kullanılır.
- Derin kuyu jet pompaları; kuyudan su çıkarma, bahçe sulama, işletim suyu basıncının sıkıştırılması ve ekipmanları desteklemede kullanılır.

Özellikler:
- Dökme demirden pompa gövdesi ve paslanmaya karşı dirençli
- Paslanmaz çelik çark
- AISI 304 şaft.
- Maksimum sıvı sıcaklığı: +40℃.
- Maksimum emiş gücü: +40m.

Motor Özellikleri:
- C&U Kusinet
- Bakır sarımlı Motor
- Tek fazlı motor için gömme termal koruyucu
- İzolasyon sınıfı: F.
- Koruma sınıfı: IPX4.
- Maksimum ortam sıcaklığı: +40℃

AJDm2H Derin Kuyu Jet Pompası için Teknik Bilgiler :

MODEL	GÜÇ		HS (m)	Q(l/dk)	0	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30
	KW	HP
AJDm55/2h	0.55	0.75	15	H (M)	37	33	30	27	25	23	21	19	17	15	13		˗	˗	˗	˗
AJDm75/2h	0.75	1			47	43	40	37	34	31	29	27	25	23	21	19	17	˗	˗	˗
AJDm110/2h	1.1	1.5			70	65	61	57	53	50	47	44	42	40	38	36	34	32	30	28
AJDm55/2h	0.55	0.75	20		30	26	23	21	19	17	15	13	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/2h	0.75	1			39	36	33	30	27	24	22	20	18	17	˗	˗	˗	˗	˗	˗
AJDm110/2h	1.1	1.5			62	57	53	49	46	43	40	38	36	34	32	28	28	˗	˗	˗
AJDm55/2h	0.55	0.75	25		23	19	16	14	12	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/2h	0.75	1			32	29	26	23	20	18	16	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/2h	1.1	1.5			54	49	45	42	39	36	33	31	29	27	˗	˗	˗	˗	˗	˗
AJDm55/2h	0.55	0.75	30		16	13	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/2h	0.75	1			25	22	19	16	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/2h	1.1	1.5			46	42	38	35	32	29	27	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/2h	0.75	1	35		18	15	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/2h	1.1	1.5			39	35	31	28	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/2h	1.1	1.5	40		32	28	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗













AJDm4H Derin Kuyu Jet Pompası için Teknik Bilgiler :

MODEL	GÜÇ		HS (m)	Q(l/dk)	0	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34
	KW	HP
AJDm55/4H	0.55	0.75	15	H (M)	39	35	33	29	27	25	23	21	19	17	15	14	13	˗	˗	˗	˗	˗
AJDm75/4H	0.75	1			50	46	43	40	37	34	32	30	28	26	24	22	20	19	18	17	˗	˗
AJDm110/4H	1.1	1.5			75	70	66	62	58	55	52	49	47	45	43	41	39	37	35	33	31	29
AJDm55/4H	0.55	0.75	20		32	28	25	23	21	19	17	15	13	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/4H	0.75	1			42	39	36	33	30	27	25	23	21	20	18	17	˗	˗	˗	˗	˗	˗
AJDm110/4H	1.1	1.5			67	62	58	54	51	48	45	43	41	39	37	35	33	31	29	27	˗	˗
AJDm55/4H	0.55	0.75	25		25	21	18	16	14	12	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/4H	0.75	1			35	32	29	26	23	21	19	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/4H	1.1	1.5			59	54	50	47	44	41	38	36	34	32	30	28	˗	˗	˗	˗	˗	˗
AJDm55/4H	0.55	0.75	30		18	15	12	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/4H	0.75	1			28	25	22	19	17	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/4H	1.1	1.5			51	47	43	40	37	34	32	30	28	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/4H	0.75	1	35		21	18	16	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/4H	1.1	1.5			44	40	36	33	30	27	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/4H	1.1	1.5	40		37	33	30	27	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗







AJDm Derin Kuyu Jet Pompası Materyal Tablosu

No.	Bölüm	Malzeme		No.	Bölüm	Malzeme
1	Dirsek	HT 200		14	Boşaltıcı	HT 200
2	Conta	NBR		15	Sızdırmaz conta	NBR
3	Pompa gövdesi	HT 200		16	Bakır kaplama	HPb59-1
4	Difüzör	PPO		17	Cooper kol	HPb59-1
5	Çark	AISI 304		18	Terminal kutusu	ABS
6	Mekanik mühür	Carbon/Ceramic		19	Terminal panosu	PC
7	O-halka	NBR		20	Stator
8	Destek kapağı	AISI 304/HT 200		21	Motor ayak	PA6
9	Destek	ZL 102		22	Kondansatör
10	Rulman			23	Kablo tutucu
11	Çark			24	Arka kapak	ZL 102
12	Venturi tüp	PPO		25	Fan	PP
13	Nozzie	PPO		26	Fan kapağı	PP











Fiziksel ve kimyasal özelliklerinde suya benzer, temiz su veya başka sıvılar aktarmak için kullanılabilir.
Kuyudan su kaldırma,bahçeyi yağmurlama sulama,akan suyun basıncı artırıma ve destekleyici ekipmanları için uygun bulunmaktadır.
