FBG Sensör
Какво представлява Fiber Bragg Grating (FBG)?

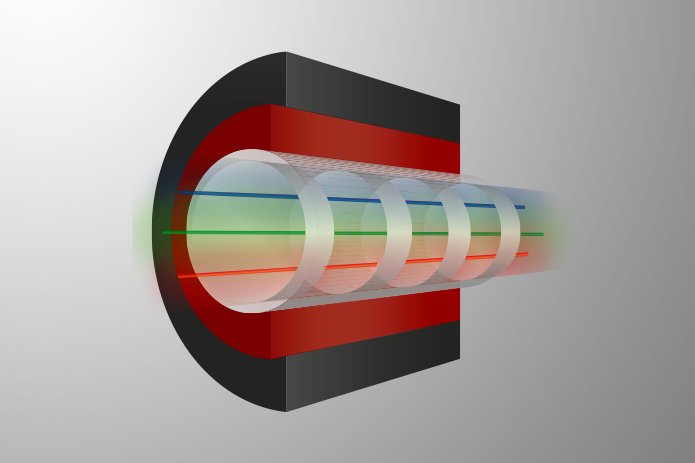

Оптични влакна; Те са гъвкави, леки и прозрачни конструкции, направени от стъкло или пластмасови материали и произведени с диаметър малко по-дебел от човешки косъм. Структурата на специфичен участък от стъклените влакна (обикновено няколко милиметра) се променя от UV-облъчване, създавайки периодичен решетъчен модел в сърцевината на влакното. Тази създадена мрежова структура се нарича влакнеста Bragg grid.
FBG сензорна технология: Браг решетките с влакна отразяват обратно определена дължина на вълната (централна дължина на вълната) на входящата светлина. Параметърът, който трябва да се измери, променя размера на влакното, което води до стесняване и разширяване на разстоянието между решетките. С промяната на периода на решетката се променя и дължината на вълната на отразената светлина. Възможно е да се измерват различни физични и/или химични параметри чрез откриване на промени в дължината на вълната. Със сензорите FBG множество ефекти могат да бъдат измерени едновременно върху едно и също влакно.
Параметри, които могат да бъдат измерени
- Топлина
- щам
- налягане
- Сила
- Вибрация
- Ускорение
- Заместване
- ниво на течността
- скорост на потока
- pH
- Влага
- газ
ПРЕДИМСТВА
- Измерванията могат да бъдат направени от различни точки по протежение на една и съща влакнеста линия чрез запис на повече от един FBG.
- Могат да се измерват едновременно различни физически параметри като температура, налягане, напрежение.
- Могат да се извършват непрекъснати и едновременни измервания.
- Измерванията могат да се правят на големи разстояния от километри без загуба на данни.
- Не се влияе от електромагнитни и радиочестотни смущения (EMI & RFI). Осигурява информационна сигурност и може лесно да се използва в среда със силни магнитни полета.
- Това е пасивен елемент на веригата. Не изисква източник на електричество.
- Благодарение на малкия си размер, гъвкава и лека структура, той може да се използва вграден в различни конструкции.
- Монтира се лесно.
- Те са дълготрайни.
- Стабилността на сензора е висока при продължителна употреба. Може да се използва върху една и съща конструкция в продължение на много години без необходимост от поддръжка или ремонт.
- Те могат да работят в тежки условия на околната среда като високи (1000°C) или криогенни температури, вибрации и корозивни течности.
- Осигуряват висока чувствителност.
